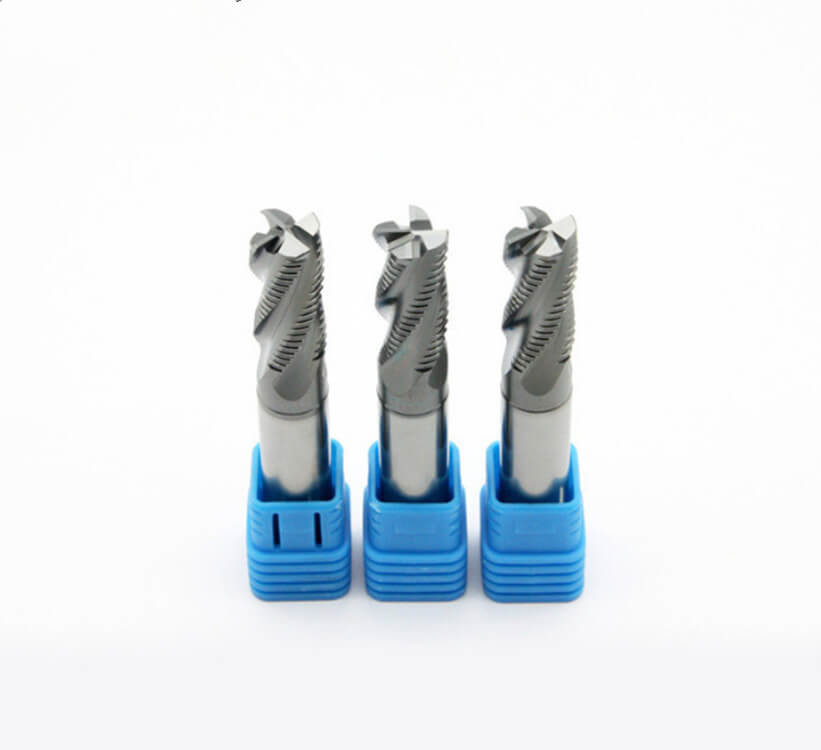

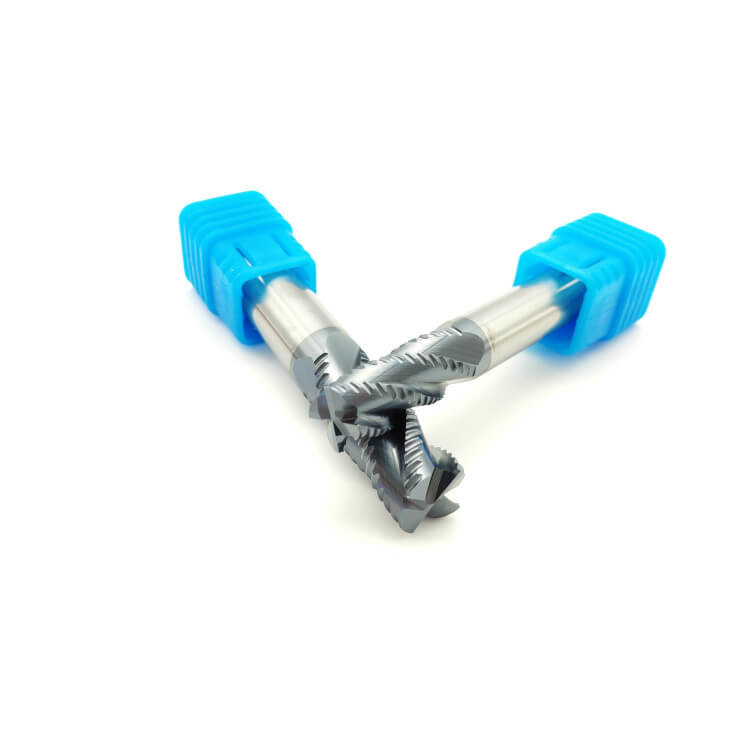

2/4/6 scanala nei endmills solidi dei mulini di estremità di sgrossatura del carburo/carburo di tungsteno con rivestimento
Materia prima del micro grano
Granulometria: 0.4-0.6μm
Co 10%, 12%
TRS >3600 N/mm2
Durezza: HRA 91.8-92.5
Collera di HRC: HRC45-50 HRC55-60 HRC65 HRC68
Angolo di elica: ° 30°-45
Diametro dei coni retinici: 4-20 millimetri
Lunghezza: 50-150 millimetri, su misura
Forma di taglio: Roughing
No. delle flauto: 2/4/6
Usato per il taglio del acciaio al carbonio, acciaio della muffa, dell'acciaio per utensili, lega di titanio, dell'acciaio inossidabile, rame, ghisa ed alluminio, ecc.
Attrezzatura della macinazione: , ANCA, ROLLOMATIC
Apparecchiatura di collaudo: ZOLLER
Introduzione dei materiali del carburo del mulino di estremità
Grado del carburo | Dettagli tecnici della barretta del carburo di tungsteno |
10U | Co: Elemento raro del WC 89% di 10%: 1% HRA: dimensione 90.5°Grain: 0.75um |
12U | Co: Elemento raro del WC 85% di 12%: 3% HRA: dimensione 92.5°Grain: 0.4um |
K40 | Co: Elemento raro del WC 84% di 12%: 4% HRA: dimensione 93°Grain: 0.4um |
K44 | Co: Elemento raro del WC 84% di 12%: 4% HRA: dimensione 93.5°Grain: 0.4um |
I materiali da tagliare
Grado del carburo | HRC del mulino di estremità | Materiali da tagliare |
10U | HRC45-50 | Per il taglio dei materiali sotto HRC35 |
12U | HRC55-58 | Per il taglio dei materiali sotto HRC50 |
K40 | HRC60-62 | Per il taglio dei materiali sotto HRC55 |
K44 | HRC65-70 | Per il taglio dei materiali sotto HRC63 |
Rivestimento corrispondente
Grado del carburo | HRC del mulino di estremità | Rivestimento corrispondente |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Introduzione dei materiali del carburo del mulino di estremità
AlTiN | TiAlN | TiSlN | Nano | |
Durezza (alta tensione) | 3200 | 2800 | 3600 | 42 (GPA) |
Spessore (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Impiegati di ossidazione (°) | 900 | 800 | 1000 | 1200 |
Coefficiente di attrito | 0,3 | 0,3 | 0,45 | 0,4 |
Colore | Il nero | Viola | Rame | Blu |
mulino di estremità piano di 4 flauto
Scelta di HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Scelta del rivestimento: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Materiali da tagliare: acciaio originale, ghisa, alluminio, rame, grafite, plastica,
Il titanio, lega, indurisce l'acciaio, l'acciaio inossidabile, il HSS ecc
più gradua disponibile secondo la misura per i mulini di estremità di alluminio:
Codifichi no.
|
Diamter d |
Lunghezza di taglio l |
Lunghezza totale L |
Stinco D |
Flauto Z |
2GW4-01002050 | 1 | 3 | 50 | 4 | 2 |
2GW4-01504050 | 1,5 | 4 | 50 | 4 | 2 |
2GW4-02050500 | 2 | 5 | 50 | 4 | 2 |
2GW4-02507050 | 2,5 | 7 | 50 | 4 | 2 |
2GW4-03008050 | 3 | 8 | 50 | 4 | 2 |
2GW4-04010050 | 4 | 10 | 50 | 4 | 2 |
2GW4-04015075 | 4 | 15 | 75 | 4 | 2 |
2GW4-04020100 | 4 | 20 | 100 | 4 | 2 |
2GW4-05012050 | 5 | 13 | 50 | 6 | 2 |
2GW4-06015050 | 6 | 15 | 50 | 6 | 2 |
2GW4-06020075 | 6 | 20 | 75 | 6 | 2 |
2GW4-06020100 | 6 | 30 | 100 | 6 | 2 |
2GW4-06020060 | 8 | 20 | 60 | 8 | 2 |
2GW4-08025075 | 8 | 25 | 75 | 8 | 2 |
2GW4-08025100 | 8 | 35 | 100 | 8 | 2 |
2GW4-010025075 | 10 | 25 | 75 | 10 | 2 |
2GW4-010040100 | 10 | 40 | 100 | 10 | 2 |
2GW4-012020075 | 12 | 30 | 75 | 12 | 2 |
2GW4-012040100 | 12 | 40 | 100 | 12 | 2 |
2GW4-014020080 | 14 | 30 | 80 | 14 | 2 |
2GW4-014100100 | 14 | 30 | 100 | 14 | 2 |
2GW4-016040100 | 16 | 40 | 100 | 16 | 2 |
2GW4-018040100 | 18 | 40 | 100 | 18 | 2 |
2GW4-020040100 | 20 | 40 | 100 | 20 | 2 |
2GW4-06040150 | 6 | 40 | 150 | 6 | 2 |
2GW4-08050150 | 8 | 50 | 150 | 8 | 2 |
2GW4-010050150 | 10 | 50 | 150 | 10 | 2 |
2GW4-012050150 | 12 | 50 | 150 | 12 | 2 |
2GW4-014060150 | 14 | 60 | 150 | 14 | 2 |
2GW4-016060150 | 16 | 60 | 150 | 16 | 2 |
2GW4-018060150 | 18 | 60 | 150 | 18 | 2 |
2GW4-020060150 | 20 | 60 | 150 | 20 | 2 |
