Taglierina del endmill del carburo
mulino di estremità piano di 3 flauto
Scelta di HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Scelta ricoprente: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Materiali da tagliare: acciaio originale, ghisa, alluminio, rame, grafite, plastica,
Il titanio, lega, indurisce l'acciaio inossidabile d'acciaio e, il HSS ecc.
Codice no. |
Diamter d |
Lunghezza di taglio l |
Lunghezza totale L |
Stinco D |
Flauto Z |
3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
3GW1-01504050 | 1,5 | 4 | 50 | 4 | 3 |
3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
3GW1-02507050 | 2,5 | 7 | 50 | 4 | 3 |
3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |
2. Applicazione
Usato per il taglio del acciaio al carbonio, acciaio della muffa, dell'acciaio per utensili, lega di titanio, dell'acciaio inossidabile, rame, ghisa ed alluminio, ecc
Introduzione dei materiali del carburo del mulino di estremità
Grado del carburo | Dettagli tecnici della barretta del carburo di tungsteno |
10U | Co: Elemento raro del WC 89% di 10%: 1% HRA: dimensione 90.5°Grain: 0.75um |
12U | Co: Elemento raro del WC 85% di 12%: 3% HRA: dimensione 92.5°Grain: 0.4um |
K40 | Co: Elemento raro del WC 84% di 12%: 4% HRA: dimensione 93°Grain: 0.4um |
K44 | Co: Elemento raro del WC 84% di 12%: 4% HRA: dimensione 93.5°Grain: 0.4um |
I materiali da tagliare
Grado del carburo | HRC del mulino di estremità | Materiali da tagliare |
10U | HRC45-50 | Per il taglio dei materiali sotto HRC35 |
12U | HRC55-58 | Per il taglio dei materiali sotto HRC50 |
K40 | HRC60-62 | Per il taglio dei materiali sotto HRC55 |
K44 | HRC65-70 | Per il taglio dei materiali sotto HRC63 |
Rivestimento corrispondente
Grado del carburo | HRC del mulino di estremità | Rivestimento corrispondente |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Introduzione dei materiali del carburo del mulino di estremità
AlTiN | TiAlN | TiSlN | Nano | |
Durezza (alta tensione) | 3200 | 2800 | 3600 | 42 (GPA) |
Spessore (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Impiegati di ossidazione (°) | 900 | 800 | 1000 | 1200 |
Coefficiente di attrito | 0,3 | 0,3 | 0,45 | 0,4 |
Colore | Nero | Viola | Rame | Blu |
3. Rivestimento
Rivestimento |
Colore |
Temperatura ricoprente |
Spessore (um) |
Alta tensione |
Temperatura di applicazione |
Coefficiente di attrito |
TiAlN |
Porpora-grigio | <600> | 3-5 | 3300 | °C 800 | 0,3 |
AlTiN | Nero | <600> | 3-5 | 3500 | °C 900 | 0,3 |
TiSiN | Rame | <600> | 3-5 | 3500 | °C 1500 | 0,4 |
Nano | Blu | <600> | 3-5 | 3800 | °C 1200 | 0,4 |
CrN | Grigio d'argento | <480> | 2-2.5 | 2500 | °C 700 | 0,3 |

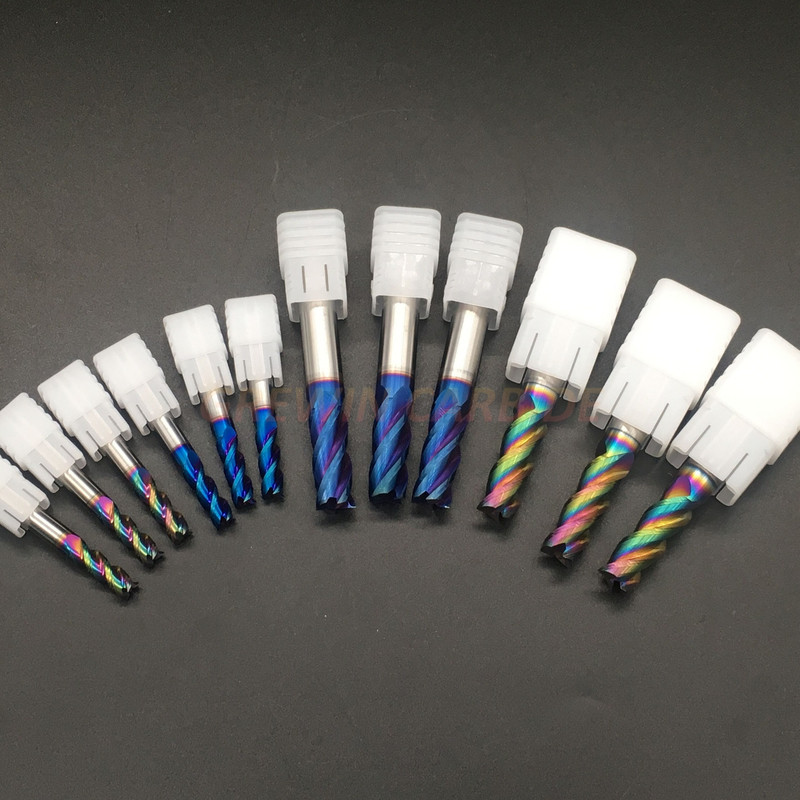

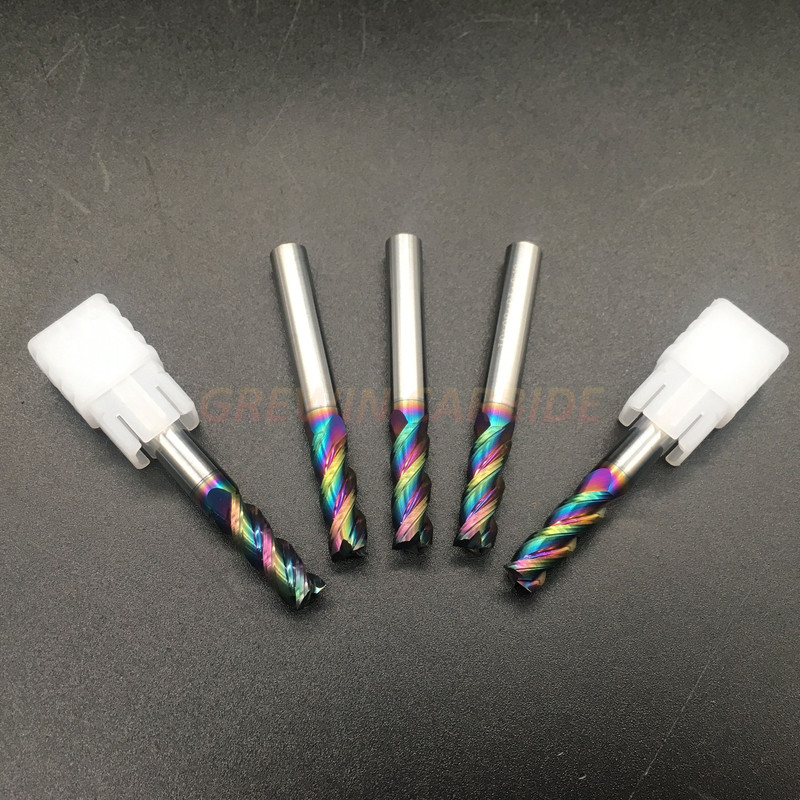

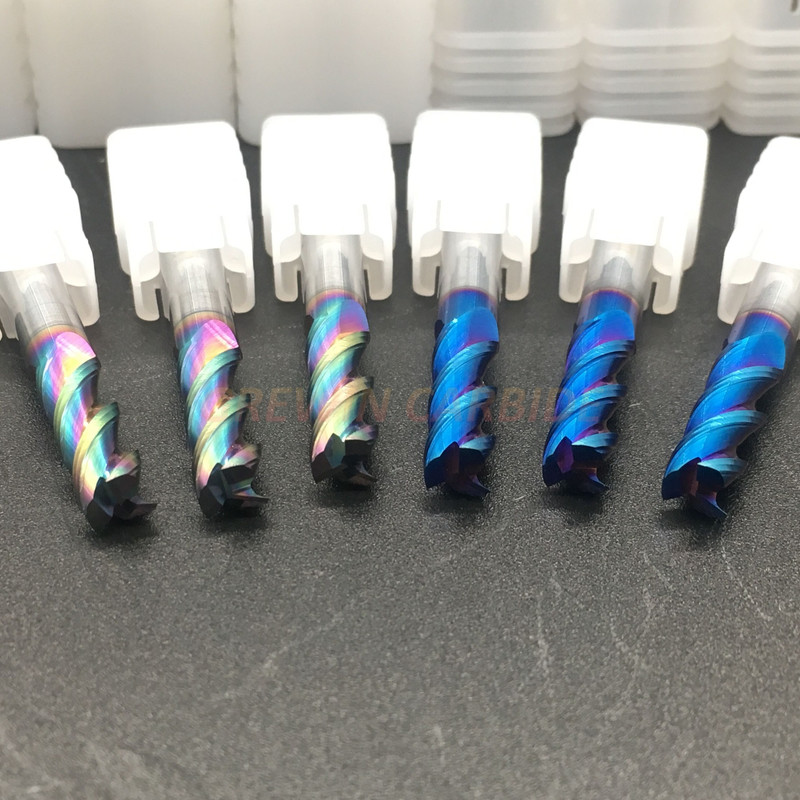

Manifestazione del prodotto:
